1.1功能描述

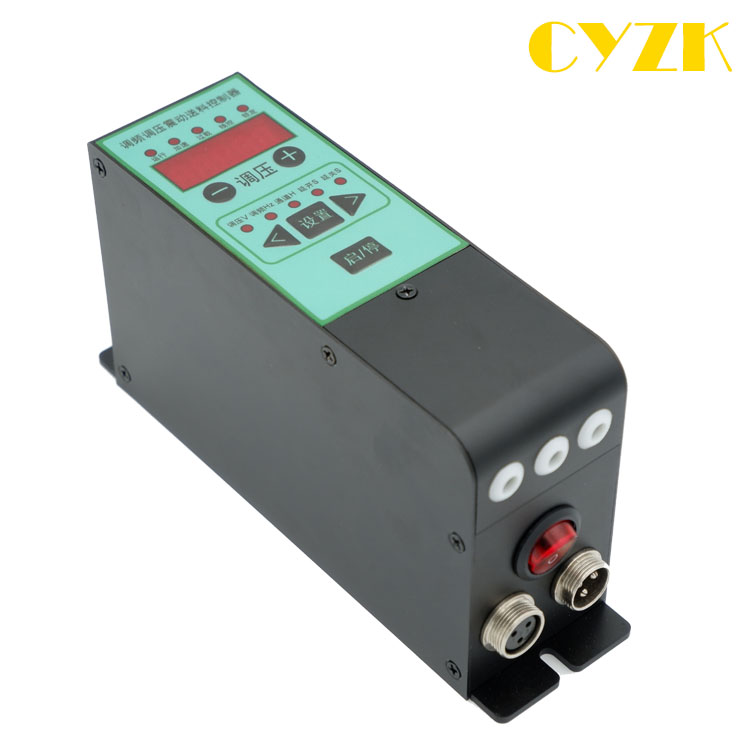

本控制器專為自動化設備驅動、控制震動盤、震動槽送料所用，控制器使用了最新微電腦控制技術，經過精心設計，為用戶提供優良、實用的功能，包括：

● 高精度自動穩壓：內置數字穩壓電路，可以自動消除由于電源電壓波動造成的送料速度變化。

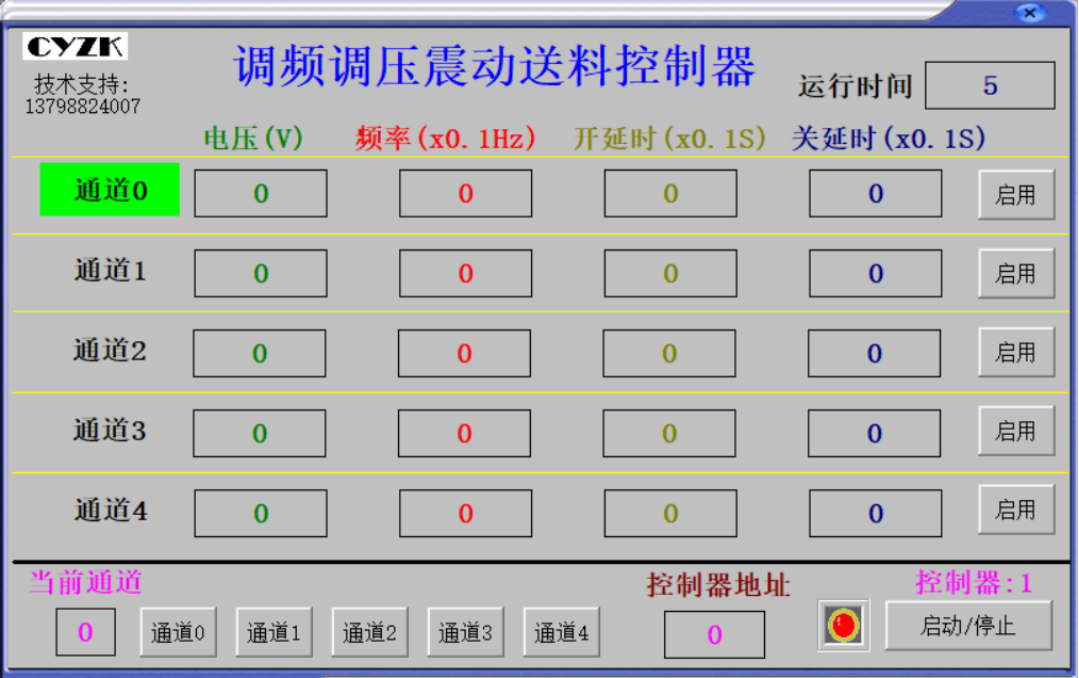

● RS485通訊：本控制器通過RS485電纜與觸摸屏或其它上位

機連接后，觸摸屏（上位機）通過RS485發送指定命令，可以設置或讀取本控制器的電壓、頻率、滿料延時開/關等參數。

●線控調壓：可以直接使用外置電位器或0﹣5V直流電壓控制輸出電壓。

●料滿停機：外接NPN型傳感器實現料滿停機、料少開機控制；料滿關機延遲時間及料少開機延遲時間單獨調節。

●控制外部設備：控制輸出端是”一個單刀雙擲”的繼電器,該繼電器開關輸出端可以連接控制外部設備；繼電器開關吸合/釋放與料滿停機同步。

●鍵盤鎖定：長按開/關鍵以鎖定所有按鍵，防止用戶誤操作。

●過熱過流保護：當控制器工作溫度或電流超過額定值時將停止輸出。

1.2性能參數

參數名稱 最小值 典型值 最大值 單位

CN1輸入電壓 85 260 260 V

CN1輸入頻率 48 50 62 Hz

CN2輸出電壓 0 255 255 V

CN2輸出頻率 30.0 - 400 Hz

CN2輸出功率 0 - 330 VA

料滿延遲關機時間(延關) 0 - 20 S

料少延遲開機時間(延開) 0 - 20 S

輸出繼電器耐壓 - - 250 V

輸出繼電器承受電流 - - 1.0 A

工作環境溫度 0 25 40 ℃

工作環境濕度206085%(RH)
